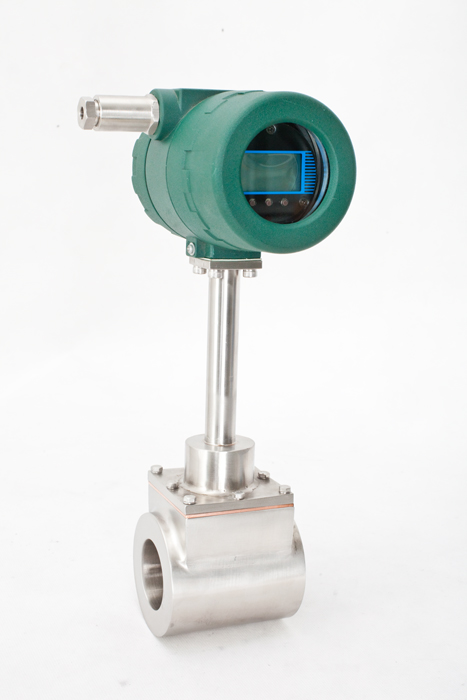

智能漩涡流量计（俗称涡街）流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。
涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
涡街流量计具有以下特点：
基本型 特点：脉冲输出，供电电源24VDC/12VDC
分体型 特点：分体安装，便于现场抄表，供电电源24VDC/12VDC和3.6V（电池）
插入型 特点：安装方便，可在管道上开孔安装，并在不断流的情况下进行维护，供电电源24VDC/12VDC和3.6V（电池）
现场显示型 特点：表头现场显示瞬时和累积流量，供电电源24VDC/12VDC和3.6V（电池）
温压补偿型 特点：本体自带温度和压力传感器，可现场显示流量、温度、压力供电电源24VDC/12VDC和3.6V（电池）
介质
气体；低粘度液体；蒸汽；
通径
DN15~DN2000
压力
1.6MPa 、 2.5MPa（DN≤1400） 、6.4MPa（DN≤600）
温度
-30~120℃ 、0~250℃（配散热器） 、0~350℃（分离安装）、0~400℃（分离安装）
精度
±1.0%（液体），±1.5%（气体）
重复性
0.3%
最大流量
空气≤80 m/s；水≤9m/s；
最小流量
测量管形式
水
空气
蒸汽
标准管
0.5m/s
3m/s
4.5 m/s
缩径管
0.1 m/s
1m/s
1.5 m/s
插入式
1.0m/s
6.5m/s
7 m/s
量程比
1∶15
信号
4~20mA / 脉冲 / RS-485 / 脉冲(标定)
电源
24VDC 、 12V(脉冲)、3.6V
环境温度
储存 -30~80℃
工作 -30~80℃
LCD液晶屏 -30~80℃
环境湿度
85%HR
防爆等级
隔爆dⅡBT4
隔爆dⅡBT4
安装与材质
安装方式
管道式：≤DN500法兰夹持； ≥600法兰连接
插入式：管道开孔焊接
表体材质
本体：铸件304或碳钢
旋涡发生体：1Cr18Ni9Ti锻件
传感器：1Cr18Ni9Ti棒材
电气外壳
铸铝
