热式气体质量流量计是基于热扩散原理而设计的，从外观上看热式气体质量流量计有两个直径Φ3左右的不锈钢棒，这两个钢棒就是流量计的传感器。工作时，一个传感器不间断地测量介质的温度T1，并作为惠斯登电桥的一侧，我们称为测温传感器；另一个传感器作为惠斯登电桥的另一侧，自加热到高于介质温度到T2，它用于感测流体速度，称为速度传感器。该温度 ΔT=T2-T1，T2>T1，当有流体流过时，由于气体分子碰撞传感器并将T2的热量带走，使T2温度下降，若要使ΔT保持不变，就应该提高T2的供电电流，气体流动速度越快，带走的热量也就越多，气体流速和增加的热量存在固定的函数关系，这就是恒温差原理。

应用领域

压缩空气测量； 氧气、氮气、氢气、氯气及多组分气体测量； 天然气、液化气、火炬气等气体流量测量； 电厂高炉的一次风、二次风流量测量； 矿井下通风或排风系统流量测量、瓦斯抽放监控和计量；高炉煤气测量、烟道气测量； 沼气、水处理中的曝气和氯气测量；汽车尾气测量。

产品特点：

• 专有算法,可实现高线性、高重复性、高精度

• 量程比宽,极低的流速下限

• 可实现大管径小流量测量，最小流量可测低至零,分辨率0.001m/s

• 无可动部件、振动影响可忽略

• 直管段要求不高1-2D

• 与介质的温度、压力无关

• 采用高湿算法，实现高精度测量

• 对流量信号键入12点动态修正，内置10点修正

• 在线动态校正电流/电压输出

• 对粉尘等小颗粒不敏感

• 在线不断流装卸，维护方便

技术参数

• 测量范围：0—120Nm/s （20℃，101.33KPa）

• 准确度: ±2%的读数 ±1%满量程

• 量程比：通常100：1（取决于标定流量的范围）

• 管径范围: 10mm～4000mm

• 应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体

• 环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH

• 介质温度范围: -40℃～+100℃；-40℃～+200℃；

• 传感器直径：ф3、ф2.5

• 插入式传感器探杆直径：ф19（标准）、ф16

• 传感器材质：316不锈钢、哈氏合金、钛

• 探杆材质（保护套）： 316不锈钢（标准）、哈氏合金

• 双向测量介质流量

• 模拟量输出：流量：4-20mADC, 温度：4-20mADC, 最大负载:1000Ω

• 累积脉冲量输出

• 键入12段非线性修正，内置10段非线性修正

• 通讯：串口输出RS232/RS485

• 供电电源：24VDC/600mA；220VAC/2W；110VAC/3W

• 报警：1－2路继电器输出、5A/220V、5A/30VDC、键入设定

• 大屏幕LCD显示：七位瞬时流量，八位累积流量

• 过程压力:1.6Mpa（最大20MPa）

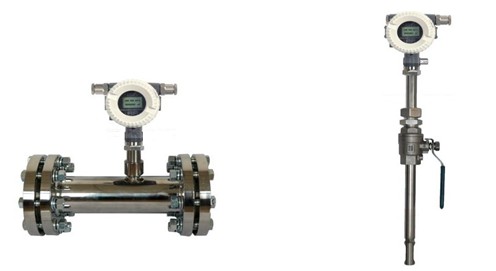

• 安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接），管道式（法兰、螺纹连接）

• 防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）

• 防护等级：IP65
