产品展示

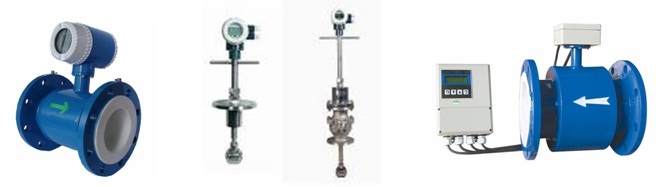

一体式 插入式 分体式
LZD电磁流量计测量原理是法拉第电磁感应定律，电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法 拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。
广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
产品特点：
1、 测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、 测量管内无阻碍流动部件，无压损，直管段要求较低；
3、 系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
4、 转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
5、 转换器可与传感器组成一体型或分离型；
6、 转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
电 磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示正、反流量，并具有 多种输出：电流、脉冲、数字通讯、HART；
转 换器具有自检和自诊断功能；
9、 可以带有断的计时功能，防止计量中随意的关闭电源
主要技术参数
|
公称通径 |
DN15～DN3000 |
||||
|
最高流速 |
15m/s |
||||
|
量程比 |
150:1( 可测流量) |
||||
|
精确度 |
DNl5～DN600 |
示值的：±0.5%(流速≥1m/s)； |
|||
|
DN700—DN3000 |
示值的：±1%(流速≥0.8m/S)； |
||||
|
流体电导率 |
≥5uS/cm |
||||
|
公称压力 |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
|
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊订货 |
||
|
环境温度 |
—25℃—十60℃ |
||||
|
供电电源 |
85～265V |
||||
|
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA |
||||
|
最高流体温度 |
—体型 |
70℃ |
|||
|
分离型 |
聚氯丁橡胶衬里 |
80℃；120℃(订货时注明) |
|||
|
聚氨酯衬里 |
80℃ |
||||
|
聚四氟乙烯衬里 |
100℃；150℃(订货时注明) |
||||
|
聚全氟乙丙烯(F46) |
|||||
|
加网PFA |
|||||
|
信号电极和接地电极材料 |
不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 |
||||
|
连接法兰材料 |
碳钢 |
||||
|
接地法兰材料 |
不锈钢1Crl8Ni9Ti |
||||
|
进口保护法兰材料 |
DN65—DNl50 |
不锈钢1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳钢十不锈钢1Crl8Ni9Ti |
||||
|
外壳防护 |
DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 |
IP65或IP68 |
|||
|
其他传感器、——体型流量计和分离型转换器 |
IP65 |
||||
|
间距(分离型) |
转换器距离传感器一般不超过100m |
||||
|
直管段长度 |
上游≥5DN 下游≥2DN |
||||
|
消耗总功率 |
小于20W |
||||
选型须知：一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.3m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4 Q:流量（㎡/h） D:管道内径 V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
