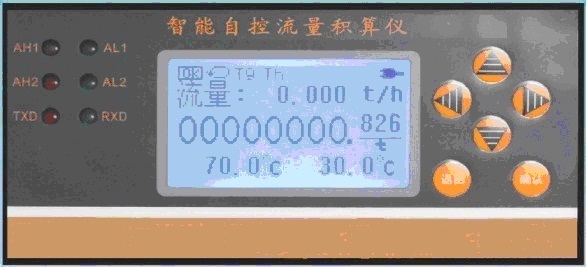

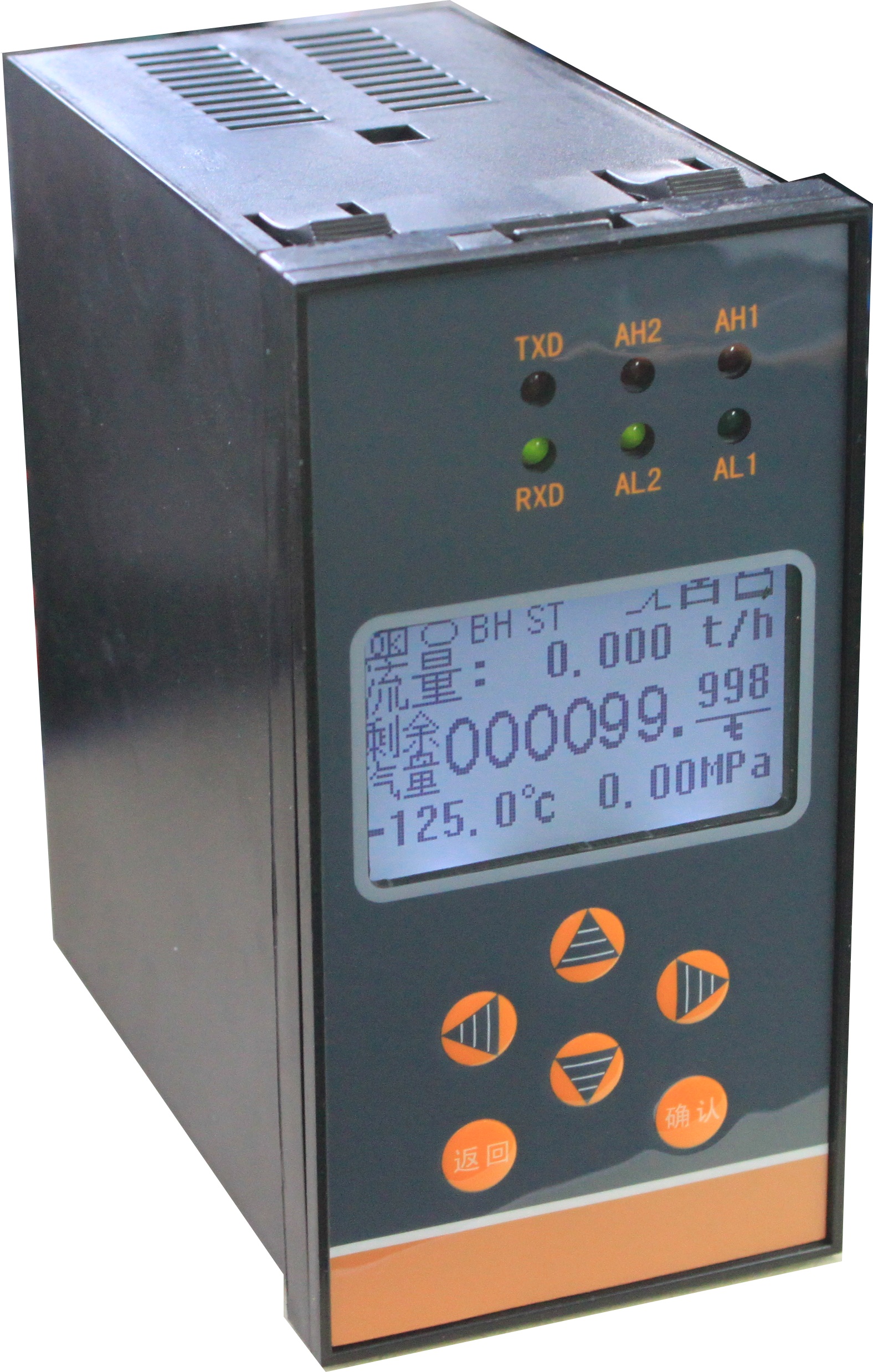

智能流量积算仪

智能流量积算仪针对现场温度、压力、流量等各种信号进行采集，显示、控制、远传、通讯、打印等处理。构成数字采集系统及控制系统。

适用于液体、一般气体、蒸汽等的流量积算测量控制。

产品特点：

1、适用于各种液体、单一或混合气体及蒸汽的流量（热量）显示、积算、控制；

2、输入多种流量传感器信号（如涡街、涡轮、电磁、罗茨、椭圆齿轮，双转子，孔板、V型锥、阿牛巴、热式等各种流量计）；

3、流量输入通道：可接收频率信号和多种模拟电流信号；

4、压力、温度输入通道：可接收多种模拟电流信号；

5、可提供变送器+24V DC，+12V DC供电电源，带短路保护功能，简化系统，节省投资；

6、容错功能：温度、压力/密度补偿测量信号异常时，用对应的手动设定值进行补偿运算；

7、循环显示功能，为监视多个过程变量提供方便；

8、流量再发送功能，输出流量的电流信号，更新周期1秒，满足自动控制需要；

9、仪表时钟和定时自动抄表功能、打印功能，为计量管理提供方便；

10、丰富的自检和自诊断功能使仪表更易于使用和维护；

11、三级密码设定可防止未经授权的人员改变已设定的数据；

12、仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐震性、稳定性和可靠性；

13、通讯功能：能通过多种通讯方式与上位计算机进行数据通讯，组成能源计量网络系统：

RS-485； RS-232； GPRS、CDMA；宽带网。

14、除了常规的温度补偿、压力补偿、密度补偿、温度压力补偿外，该表还可对：

一般天然气的“压缩系数”（Z）进行补偿；

流量系数非线性进行补偿；

该表特别在蒸汽的密度补偿、饱和蒸汽和过热蒸汽的自动识别，湿蒸汽的含水率计算等方面功能完善

15、具有贸易结算所需的专用功能：

掉电记录功能；

定时抄表功能；

365天日累积值和12个月的月累积值保存功能；

非法操作记录查询功能；

打印功能。

仪表内部功能分布图

智能自控流量积算仪在控制系统优点：

1、系统将一次表和二次表合理配置，将所有可动部件分别封装在两只仪表箱内，加装机械锁和电子防盗开关。一次表箱内包括涡街流量计、压力变送器、针型阀、温度传感器和电动球阀；二次表箱内包括自控流量积算仪、充电器、蓄电池、GPRS/CDMA模块，逆变器，无线接收模块，读卡器（可选，根据甲方要求）等。一次表箱和二次表箱通过铠装金属管无缝连接。该设计将系统中的所有电子部件、连接电缆、阀门都进行了有效保护，有效地杜绝了以前类似降低电路板的灵敏度，关闭压力变送器的针形阀，Pt100传感器短路，电缆插针等恶意行为。

2、系统采用电动球阀用于自动控制，除了汽量用完自动关闭阀门之外，还可以在非法打开一次或二次仪表箱门时，自动关闭阀门。

3、系统中集成了丰富的报警诊断信息，对出现的报警和故障信息能及时地通过网络传输到主站，并通过短信息发送给相关人员；

4、积算仪内部采用了先进的CPLD技术，对阀门的控制实行多级硬件加密，防止因为干扰等产生的误关阀门现象；

5、系统开关阀门使用蓄电池电源，杜绝了客户恶意关闭外电源而阀门无法关闭。

在阀门打开和关闭时如果遇卡，逆变器能够报警保护，阀门不会因堵转而损坏；

6、完善的后备电源设计，在无外电源的情况下，所有设备均可正常工作，包括网络传输和开关阀门，并能保证有效工作时间大于72小时；

7、无线遥控器可以方便解锁，也可以在关闭仪表箱门的时候切换各显示界面；

8、双重充值功能，即可以通过网络远程充值，也可以通过读卡器和IC卡在客户端充值。

研发智能自控流量积算仪的应用背景需求：

热电公司是城市基础设施建设的重要承担者之一，随着供热技术的发展，供热改革的推进和供热区域的不断扩展，对热力外网实施信息化改造，已成为热力公司的重要部署之一。

传统的热力外网的管理及运行情况的掌控，只能靠人工手抄和人工巡视的方式，工作量大、实时性差、准确度低，不利于现场及设备故障的及时发现和排除，增加了管网的损耗和事故的隐患，影响供热效果并造成能源的极大浪费。

基于高速发展的网络通信技术，建立热网信息管理系统，实现信息的快速、共享，提高热网运行的综合效率、中央调度的监控能力以及管理决策的实时性和科学性，最终实现城市热网的综合运行管理，是我们共同的目标。建立热网远程监测管理系统，实现无人值守的远程监测，完成对工业现场数据的动态跟踪、集中、科学的调度管理。
